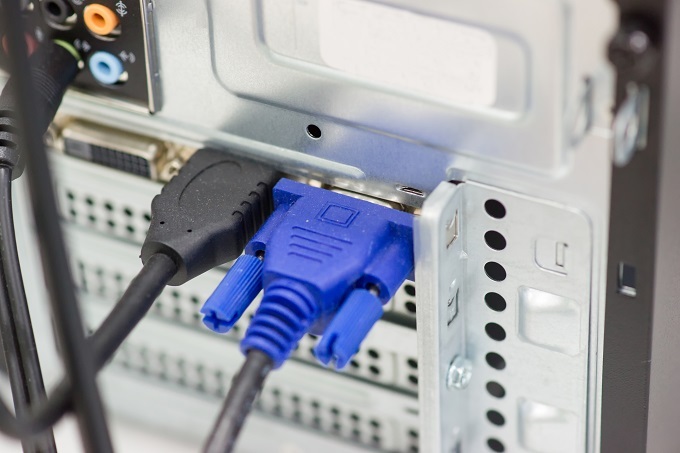

Typy video kabelů: Rozdíly mezi porty VGA, DVI a HDMI

reklama

V současné době existuje tolik různých způsobů, jak připojit zdroje videa k televizorům a monitorům - a může být matoucí, zejména proto, že tolik z těchto portů a konektorů se stalo zastaralých nad internetem let.

To znamená, že na světě existuje mnoho zařízení s mnoha různými typy připojení videa. Jaké jsou však rozdíly mezi nimi? O které z nich se musíte starat? Co je spodním řádku?

V tomto článku prozkoumáme nejvýznamnější typy kabelů dneška a kdy budete chtít použít každý z nich.

VGA

Video Graphics Array (VGA) je jedním z nejstarších standardů připojení, které lze stále nalézt ve velkých řádcích výpočetní techniky. Poprvé byl vyvinut společností IBM a představen v roce 1987. Široce se používal pro grafické karty, televizory, počítačové monitory a notebooky.

VGA podporuje rozlišení až 640 x 480 v 16 barvách, i když můžete snížit barvy na 256 snížením rozlišení na 320 x 200. Tento režim se nazývá režim 13h a běžně se používá při spouštění počítače do nouzového režimu. Je to také režim, který byl používán v počítačových hrách na konci 80. a začátkem 90. let.

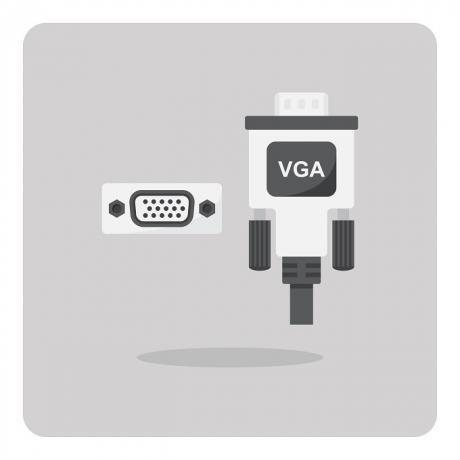

Kabel VGA může přenášet video signály RGBHV: červená, zelená, modrá, horizontální synchronizace a vertikální synchronizace. Zásuvka VGA je tvořena 15 kolíky ve třech řadách po pěti kolících a obvykle je modrá. Kabelová zásuvka je bezpečně připevněna k zařízení pomocí dvou šroubů, jeden na každé straně zásuvky.

Dnes se používá jen zřídka a vyskytuje se většinou na starším hardwaru, který byl z velké části nahrazen digitálním připojením DVI a HDMI, který prozkoumáme dále v tomto článku.

RCA

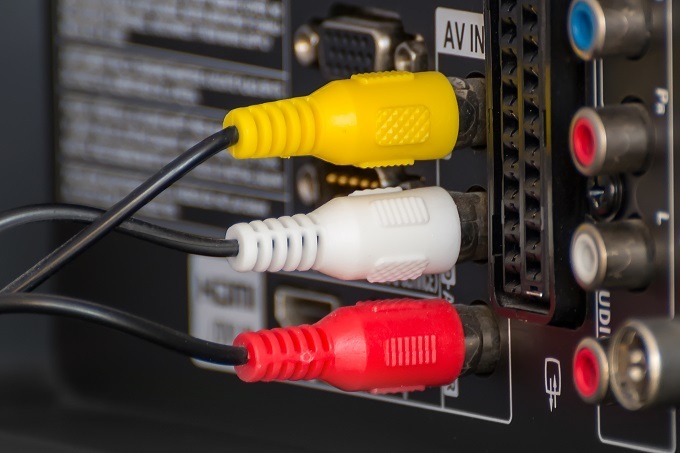

Slavné červené, bílé a žluté nastavení konektoru RCA bylo kdysi nejoblíbenějším a nejrozšířenějším typem připojení pro audio / vizuální zařízení.

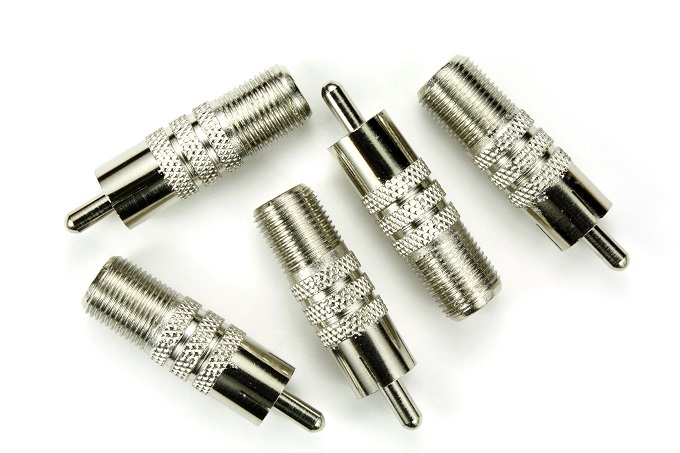

Zatímco oni jsou často odkazoval se na jak RCA kabely, RCA vlastně se odkazuje na kovové konektory u konec kabelů, pojmenovaný po Radio Corporation of America, která spojení popularizovala typ.

Kabely samotné jsou červené a bílé audio kabely a žluté pro jednokanálové kompozitní video. Tyto tři kabely dokážou společně přenášet stereofonní zvuk spolu s videem až do rozlišení 480i nebo 576i - kde i odkazuje na prokládané video Řešení grafického zobrazení - Co znamenají čísla? [MakeUseOf vysvětluje]Rozlišení zobrazení může být poněkud kryptické podnikání, přičemž k popisu stejného rozlišení zobrazení 10 různými způsoby se používá několik standardů. Všechny tyto technické termíny mají tendenci se měnit v závislosti na účelu displeje ... Přečtěte si více .

Stejně jako u VGA byl kdysi populární konektor RCA nahrazen digitálním připojením DVI a HDMI.

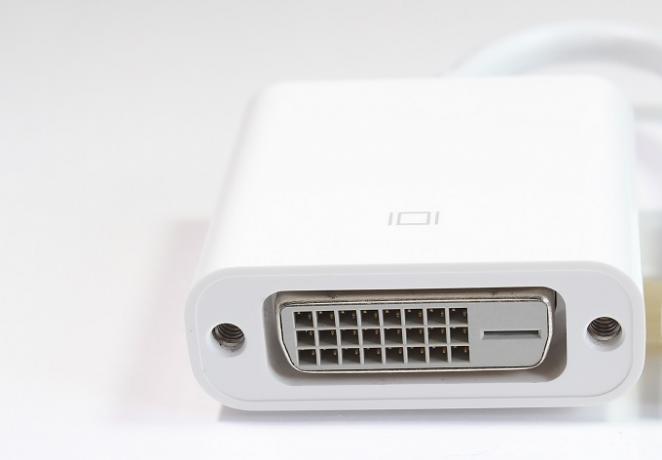

DVI

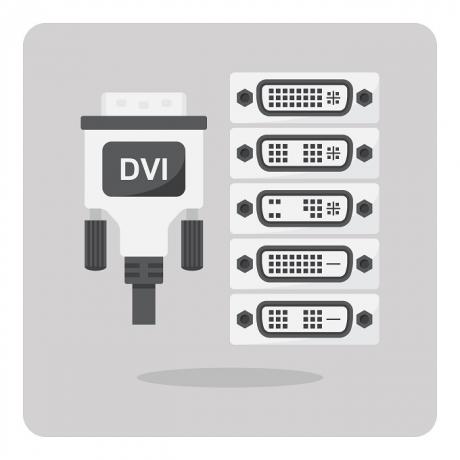

Více než deset let poté, co IBM představila VGA, spustila skupina Digital Display Working Group digitální nástupce DVI v roce 1999. DVI, což je zkratka pro digitální vizuální rozhraní, může přenášet nekomprimované digitální video v jednom ze tří různých režimů:

• DVI-I (Integrovaný) kombinuje digitální a analogový do stejného konektoru.
• DVI-D (Digitální) podporuje pouze digitální signály.
• DVI-A (Analog) podporuje pouze analog.

DVI-I a DVI-D mohou být nabízeny v provedení s jednoduchým nebo dvojitým spojením. Single-link může podporovat 1920 x 1200 při 60 Hz, zatímco přidání druhého digitálního vysílače pro dual-link znamená, že rozlišení může být zvýšeno na 2560 x 1600 při 60 Hz.

Aby se zabránilo nucenému zastarávání VGA zařízení, DVI byl vyvinut pro podporu analogových připojení pomocí režimu DVI-A. To znamená, že připojení a zařízení DVI mohou být zpětně kompatibilní s připojeními VGA.

Mini-DVI

Apple je nechvalně proslulý tím, že se neustále snaží, aby jejich zařízení byla tenčí a lehčí. Většina lidí o tom uvažuje jako o relativně nedávném vývoji, ale to bylo od roku 2006, kdy se rozhodli přejít z mini-VGA portu. Namísto toho vyvinuli konektor mini-DVI.

Byl zahrnut v PowerBook G4, Intel iMacs a Macbooks a Xserve. Mini-DVI nepodporuje připojení s dvěma linkami, a proto bylo vždy omezeno na rozlišení 1920 x 1200 nebo méně. To ve spojení s pokrokovou technologií vedlo Apple v roce 2008 k zastavení používání mini-DVI a jeho nahrazení připojeními Mini DisplayPort.

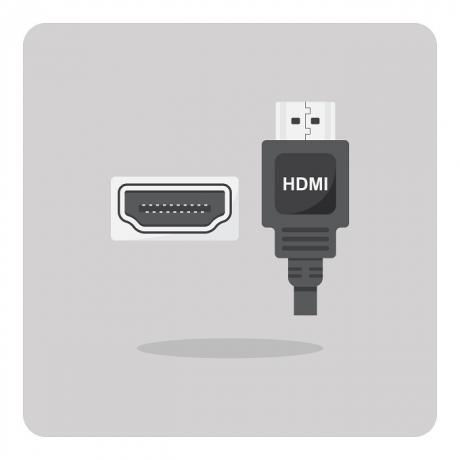

HDMI

HDMI nebo High Definition Media Input je proprietární, ale velmi úspěšné rozhraní pro přenos digitálního zvuku a videa. HDMI bylo vytvořeno skupinou výrobců elektroniky - včetně Sony, Sanyo a Toshiba - pro přenos videa (nekomprimované) a zvukové (nekomprimované nebo osmikanálové komprimované) do počítačových monitorů, digitálních televizorů a DVD nebo Blu-ray přehrávače.

Od HDMI 1.4 podporuje 24bitové nekomprimované audio při 192 kHz a rozlišení videa až 4096 x 2160, který je také známý jako 4K nebo Ultra HD. Protože HDMI používá stejné standardy video formátu jako DVI, jsou tyto dva kompatibilní prostřednictvím adaptéru. Protože není nutná žádná konverze signálu, nedochází ani ke ztrátě kvality (i když na rozdíl od HDMI nepodporuje DVI zvuk).

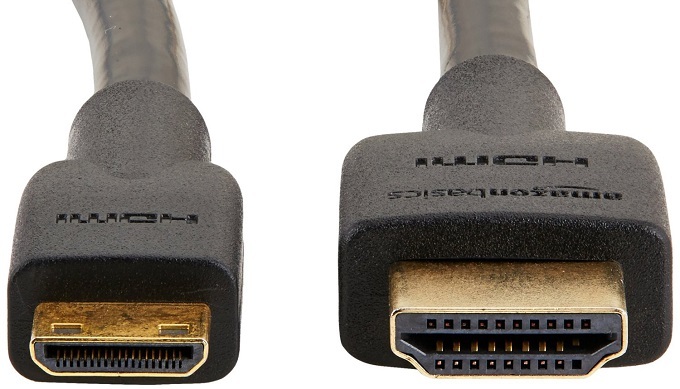

Existují tři běžně používané konektory HDMI. Typ A je plnohodnotné připojení HDMI pro použití na televizorech a zařízeních domácího kina nejlepší kabely HDMI Nejlepší kabel HDMI pro televizory LG, Samsung, displeje a dalšíHledáte nejlepší HDMI kabel? Ne všechny kabely HDMI jsou vytvořeny stejně. Zde jsou nejlepší HDMI kabely, které jsou dnes k dispozici. Přečtěte si více můžete si koupit v této kategorii. Mini-HDMI (Typ C) se běžně používá v noteboocích a tabletech, zatímco Micro-HDMI (Typ D) se většinou používá na mobilních zařízeních.

Zvědavý, pokud ano zlaté kabely HDMI, které jste viděli, poskytují lepší kvalitu obrazu Poskytují zlaté kabely HDMI lepší kvalitu obrazu?Pokoušíte se platit navíc za pozlacené kabely HDMI? Zjistěte více o tom, zda zlaté kabely HDMI skutečně mají lepší kvalitu obrazu. Přečtěte si více ? Podívejte se na náš článek pro naše myšlenky.

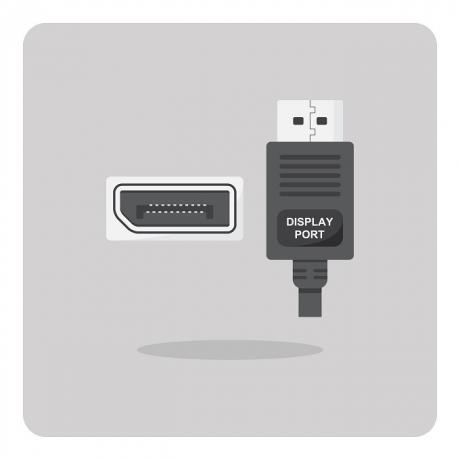

DisplayPort

DisplayPort je rozhraní digitálního displeje vyvinuté asociací Video Electronics Standards Association (VESA). DisplayPort umí přenášet digitální video a audio, takže je funkčně podobný HDMI. Od DisplayPort 1.4 je podporována rozlišení až 8K (7680 x 4320) při 60 Hz, což překonává i HDMI 1.4.

HDMI a DisplayPort však byly navrženy pro různé trhy. Zatímco HDMI bylo vyrobeno primárně pro domácí zábavu, DisplayPort byl navržen pro připojení výpočetních zařízení k monitorům. Díky jejich podobné funkci je možné propojit zařízení DisplayPort a HDMI společně pomocí adaptéru DisplayPort v duálním režimu.

DisplayPort pracuje pomocí přenosu paketových dat, který se běžně používá v připojeních Ethernet a USB, a proto je ideální pro použití v počítačích na rozdíl od domácí zábavy.

Mini DisplayPort

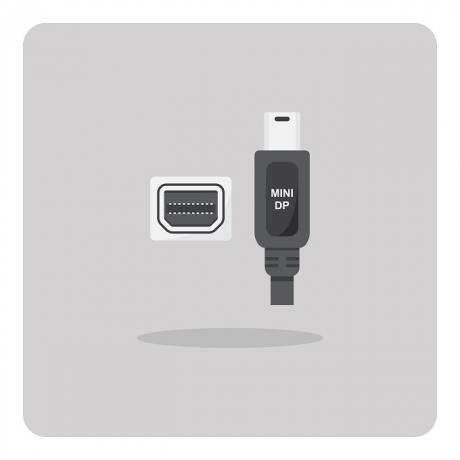

Apple nahradil mini-DVI připojení na svých Macbookech a iMacech vlastním převzetím na DisplayPort, známý jako Mini DisplayPort (MDP). Přestože společnost Apple vytvořila MDP, byla v roce 2009 začleněna do specifikace VESA DisplayPort 1.2.

Blesk

Thunderbolt je rozhraní používané pro připojení periferních zařízení k počítači. Původně byl vyvinut společností Intel pod názvem Light Peak a pro přenos dat byl použit optický kabel (odtud název Light Peak). Po rozsáhlém testování Intel zjistil, že by to mohlo udělat levnější s měděnými kabely, aniž by to ovlivnilo výkon.

Apple byl prvním výrobcem, který v roce 2011 uvedl Thunderbolt na trh se svými modely MacBook Pro. Když Thunderbolt debutoval, byl schopen použít konektor MDP, který Apple vytvořil, což znamená, že nové připojení bude zpětně kompatibilní.

Jednou z největších výhod Thunderboltu oproti DisplayPort je vysoká rychlost přenosu dat. Verze 1 a 2 Thunderboltu se mohly přenášet rychlostí 20 GB / s pomocí konektoru MDP. Thunderbolt 3 to zvýší Thunderbolt 3: Co to je a proč je musíte začít používatThunderbolt 3 může být jen jediný kabel zařízení, o kterém potřebujete vědět. Je to tak úžasné, že to všechno dělá zastaralým. Zde je to, co potřebujete vědět. Přečtěte si více do 40 GB / s pomocí konektoru USB Type-C namísto MDP.

Je možné použít jeden port Thunderboltu připojit až šest periferií Použijte Thunderbolt Daisychain k připojení příslušenství Mac jako šéfMálokdo ví, co je sedmikráskové řetězení, proč je to užitečné, nebo proč je Thunderbolt tak důležitý. Přečtěte si více pomocí techniky zvané daisy-chaining, která snižuje množství portů potřebných pro zařízení.

Thunderbolt je schopen přenášet zvuk pomocí protokolu DisplayPort nebo pomocí zvukových karet USB. Od Thunderboltu 2 existovala podpora pro specifikace DisplayPort 1.2, která umožňovala 4K streamování na 4K monitor.

Faktor zjednodušení

Pokud jste stále zmatení, dobrou zprávou je, že svět směřuje ke sjednocenému standardu. Licence HDMI nedávno oznámila, že pro připojení k zařízení HDMI budete potřebovat pouze kompatibilní kabel USB typu C a HDMI, který lze spustit v „režimu Alt“.

Toto je jedna z větších snah odvětví o zjednodušení kabeláže. Standardizace je možná - pamatujete si všechny proprietární nabíječky mobilních zařízení, které existovaly před standardem micro-USB? Je to tak, až na tentokrát průmysl prosazuje USB Type-C jako další standard all-in-one pro audio, video, napájení a všechna další připojení.

Společnost Apple si je této budoucnosti tak jistá, že na akci 2016 Fall spustila Macbook Pro, který používá výhradně USB porty typu C pro všechna připojení a napájení. I když to může chvíli trvat, než se stane standardním připojením, budoucnost se začíná formovat tam, kde ke sledování videoobsahu nemusíte potřebovat sto různých kabelů.

Nezáleží na tom, jaký kabel používáte, ujistěte se, že víte jak opravit vypalování obrazovky Opravy vypálení obrazovky a proč může být LCD opravenoLCD, plazma, OLED displeje, dokonce i staré CRT televizory mohou být poškozeny vypalováním obrazovky. Zde je návod, jak opravit vypálení obrazovky. Přečtěte si více chránit vaše displeje.

Původně napsal Simon Slangen 3. září 2012
